實驗室給、排水系統的設計工作是在建筑工程設計前來完成的。它與建筑工程、建筑給、排水是一體化的產物，因此設計工作必須由專業人員根據實驗室所配置的實驗臺所需給、排水的要求來確定，然后設計整體工程的給、排水布局。為了讓讀者更好得理解，今天我們先重點講一下給水系統。

　　實驗室給水部分

　　1、1給水部分包括：化驗水龍頭、上水管、上水閥門、連接件。

　　1、1、1化驗水龍頭

　　A、三聯化驗水龍頭

　　B、單聯化驗水龍頭

　　C、化驗水龍頭

　　D、U型水龍頭

　　E、T型水龍頭

　　F、立式直角水龍頭

　　G、感應水龍頭

　　H、遙控開關

　　1、1、2水龍頭應用標準：

　　1、1、3水龍頭材質為鑄銅，表面噴塑。

　　1、1、4化驗水龍頭出水口全部為尖嘴，可接插∮12mm的橡膠軟管。

　　1、2化驗水龍頭的連接與固定

　　1、2、1化驗水龍頭的固定方法

　　化驗水龍頭底部有調節螺母、絲桿、固定螺母，安裝首先把固定螺母拆下，把絲桿插入已定位的上水定位孔，緊固固定螺母，余留絲桿與上水管接頭連接。

　　1、3上水管

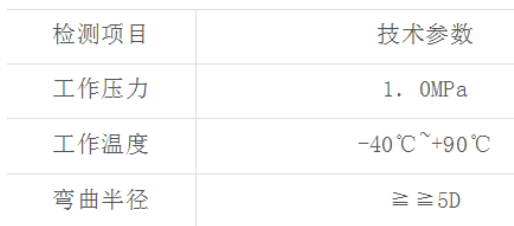

　　1、3、1上水管使用日豐牌鋁塑管，無毒、無污染;內、外層全部為聚乙烯材料，中間部位為鋁材。經檢驗，在60°C以下可耐各種濃度的酸、堿液體。

　　1、4上水管銅制壓緊型管接頭

　　1、4、1銅制壓緊型管接頭可分為：三通管接頭、彎頭管接頭、直通管接頭。

　　1、4、2銅制壓緊型管接頭與鋁塑管匹配使用。

　　檢測壓力：2.8Mpa/H

　　拉拔力：溫度變化處理前 25KN，溫度變化處理后 20KN。

　　1、5上水閥門

　　1、5、1上水管在地面預留時，必須配置耐腐適合實驗室用的上水閥門。

　　1、5、2上水閥門設計為G1/2“，距地面高度為100mm。
